ALLEGRO型号A1324,A1325,A1326:具有模拟输出的低噪声,线性霍尔效应传感器IC
凤凰快3线性输出霍尔效应器件的新应用,例如位移,角位置和电流测量,需要高精度和小封装尺寸。Allegro A1324,A1325和A1326线性霍尔效应传感器IC专为实现这两个目标而设计。这款温度稳定器件采用微型表面贴装封装(SOT23W)和超小型通孔单列直插式封装。
这些比率式霍尔效应传感器IC提供的电压输出与施加的磁场成比例。它们的静态电压输出为电源电压的50%。A1324 / 25/26的出厂编程灵敏度分别为5.0 mV / G,3.125 mV / G和2.5 mV / G.
这些线性器件的特性使其成为要求高精度的汽车和工业应用的理想选择,并且可在-40°C至150°C的扩展温度范围内得到保证。
凤凰快3每个BiCMOS单片电路都集成了霍尔元件,温度补偿电路,以降低霍尔元件的固有灵敏度漂移,小信号高增益放大器,钳位低阻抗输出级和专有的动态偏移消除技术。

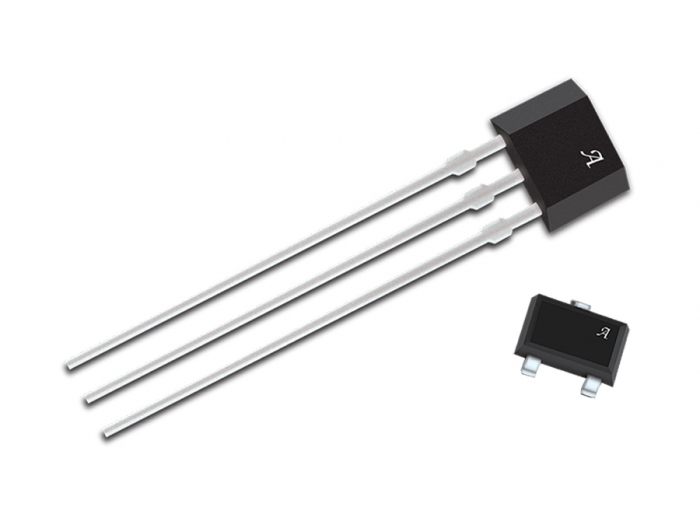

这些器件采用3引脚超小型SIP封装(UA)和3引脚表面贴装SOT-23型封装(LH)。两者均不含铅(Pb),采用100%雾锡电镀引脚框架。
主要特点
凤凰快3温度稳定的静态输出电压和灵敏度
凤凰快3输出电压与磁通密度成正比
低噪声输出可提高精度
温度循环后的精确可恢复性
比例轨到轨输出
凤凰快3宽环境温度范围:-40°C至150°C
免受机械压力
固态可靠性
凤凰快3针对严格的汽车应用提高EMC性能
A1324型号
A1324LLHLX-T A1324LUA-T
A1325型号
A1325LLHLX-T A1325LUA-T
A1326型号
A1326LLHLU-T A1326LLHLX-T
A1326LUA-T
