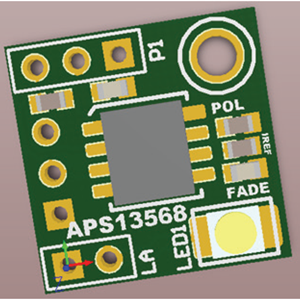

ASEK13568KLJA两线,三线,锁存类,数字位置传感器DEMO,BOARD美国ALLEGRO型号APS13568集成了一个超灵敏霍尔效应开关和一个线性可编程电流调节器，可提供高达150 mA的电流，用于驱动一串高亮度LED。该电路板旨在为用户提供一个小型平台，用于将APS13568集成到他们自己的原型设计中。 APS13568 Proto板是一个小型双层PCB，两侧都有元件。提供所有基本部件，包括用于致动装置的磁铁;如果订购了安装了LED的APS13568原型板（见下文），唯一的要求是将9伏电池连接到电池连接器，该连接器已通过两个电源连接到电源（VIN）和接地（GND）。配置包括一个4.7kΩ上拉电阻，用于霍尔开关输出，SO（上拉至VIN），并将LED使能引脚EN连接至SO，以便霍尔开关控制LED。默认极性配置在POL引脚上使用0Ω电阻，将POL连接到GND。这导致LED激活并去除磁场;对于反向操作（带磁铁的LED亮），去掉POL上的0Ω电阻。为目标应用可能需要的所有外部连接提供通孔连接。所有带有方形焊盘的通孔连接（未标记）都是接地连接。剩余的通孔连接，带有圆形焊盘的连接，在电路板的底部标记为方便起见。还提供用于＃2螺钉的安装孔。该螺钉应为有色金属，以防止干扰霍尔元件的操作。
