美国ALLEGRO型号A1171高灵敏度全极性霍尔效应传感器开关

美国ALLEGRO型号A1171集成电路是一款超灵敏霍尔效应开关，具有锁存数字输出和单极或全极磁致动。它具有低电源电流和低电压工作特性，非常适合电池供电的电子设备。低工作电源电压（1.65至3.5 V）和独特的时钟算法有助于降低平均工作功耗。例如，使用2.75 V电源时，功率要求小于15μW。

与更传统的霍尔效应开关不同，A1171允许用户配置设备的磁力驱动方式。在默认条件下，器件使用足够强度的北极或南极磁场激活输出切换。可以通过外部选择引脚设置磁性驱动，以单极模式工作，仅切换北极或南极，但不能同时切换两者。此外，A1171的输出可配置为在没有任何明显磁场的情况下关闭或打开。最后，A1171有两个推挽输出结构。

凤凰快3这种极性独立性以及最低功率要求使A1171能够取代簧片开关，提供卓越的可靠性和易于制造，同时无需信号调理。

凤凰快3通过使用斩波器稳定的动态偏移消除可以提高稳定性，这可以降低通常由器件包覆成型，温度依赖性和热应力引起的残余偏移电压。该器件在单个硅芯片上包括霍尔电压发生器，小信号放大器，斩波器稳定器，锁存器和MOSFET输出。

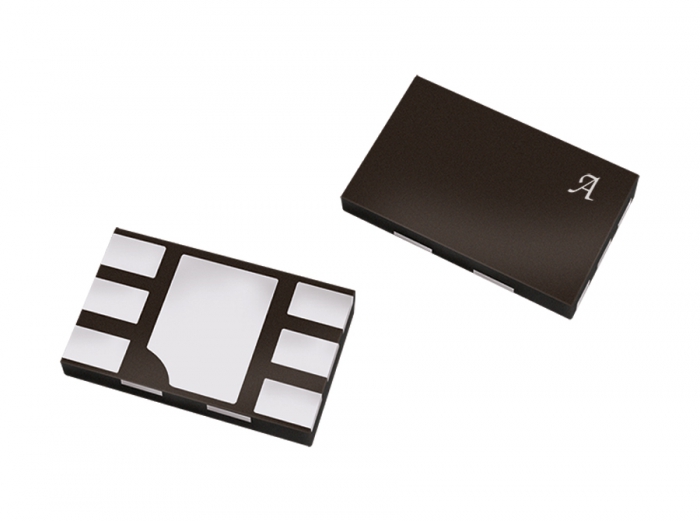

凤凰快3A1171器件提供磁性优化解决方案，适用于大多数应用。封装类型EW（最大高度0.40 mm）提供无引脚表面贴装解决方案。它采用无铅（Pb），采用NiPdAu引线框架电镀。

主要特点

• 1.65至3.5 V电池供电

• 供电电流低

• 凤凰快3高灵敏度，B OP通常为30 G（3.0 mT）

• 以北极或南极运行

• 凤凰快3可配置的单极或全极磁传感

• 互补推挽输出

• 斩波稳定

• 卓越的温度稳定性

• 极低的开关点漂移

• 对身体压力不敏感

• 固态可靠性

• 小尺寸

• A1171EEWLT-P
