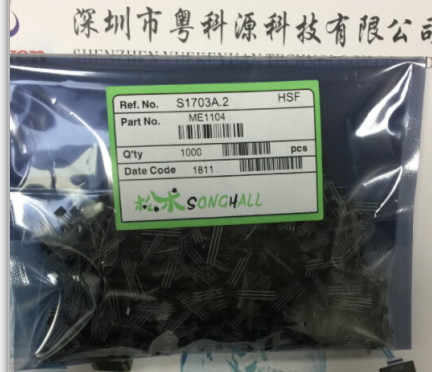

台产松术ME1104无刷直流电机单极感应霍尔效应传感器开关元件

ME1104是用CMOS工艺制作的单极霍尔效应传感器集成电路。该装置集成了电压调节器、动态偏置抵消系统、小信号放大器、施密特触发器和开路漏输出驱动器。通过适当的输出拉出，它们可以与双极电路或CMOS逻辑电路一起使用。这些霍尔效应开关是具有更严格的磁规格的单片集成电路，设计用于在延长到150℃的温度下连续工作，并且随着温度和电源电压的变化而更加稳定。单极开关特性使这些设备非常适合于简单棒或棒磁铁的使用。由于其工作电压范围广，温度选择范围广，非常适合在汽车、工业和消费等领域使用。该设备是在一个小的轮廓晶体管(SOT)或塑料单线(SIP 3L平)。两种3引线包都符合RoHS标准.

ME1104特点和优点

-3.5V至24V行动

-40℃至150℃最高温度操作

-CMOS工艺

-低电流消耗

-斩波稳定放大器级

-明渠输出

-低敏感性

-小尺寸

凤凰快3-SOT 23 3L或SIP 3L

–两个符合RoHS标准的软件包。

ME1104应用程序实例

-汽车、消费者和工业

–固态开关。

–无刷直流电机换向。

-速度检测

-角度位置检测

-近距离探测

-电流检测器

ME1104规格书

download: ME1104
