检测大电流的霍尔电流变送器用什么霍尔元件？

随着工业生产水平和自动化水平的日益提高，对直流大电流(1000A以上)的检测技术，尤其是一次检测装置提出了更高的要求。而目前实用的- -些装置如:直流分流器、直流互感器等，分别存在着非线性误差大，隔离困难等缺点，以致不能很好的适应工业技术的需要。当前除进一步对上述装置进行改进外，更受到重视的是利用霍尔效应原理，进行一次信号检测的装置一霍尔电流变送器。它具有线性度好、灵敏度高、响应速度快、体积小等优点，尤其是使用安全可靠、便于和各种测量及控制系统相连接。此元件在鞍钢推广使用后，每年可节省设备维修费几百万元，而提高轧制钢材的产量所获得的经济效益将是几千万元。

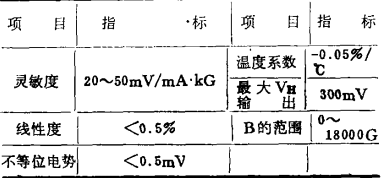

霍尔元件的选择应主要考虑线性度、不等位电势、温度系数等指标。砷化镓霍尔元件非常符合这些指标。

为了取得合适的灵敏系数和较好的磁场线性范围进行气隙长度的估算是很重要的。一种简单的方法是根据霍尔探头的电流量程,霍尔元件的灵敏度和B范围进行权衡。设计电流量程为0~10000A，选用霍尔元件的灵敏度为20~50mV/mA.kG, B范围为0~18000 a,为了取得最好的线性工作范围和使探头灵敏度达75mV/5000A，则待测电流I和气隙中磁感应强度B的比例以1000 G/ 1000 A为宜。
