开关型霍尔传感器IC芯片元件

霍尔效应制成的磁性传感器叫做霍尔传感器。这类霍尔传感器是满足信息采集要求从而迅速发展起来的新型传感器。霍尔效应开关传感器IC芯片元件具有工作频率宽、响应速度快、体积小、灵敏度高、无接触、易于集成、多功能等优点，易于与计算机等数字仪器接口，因此广泛应用于自动监控等各个领域，自动测量、自动报警、自动控制、信息传输、生物医学等。

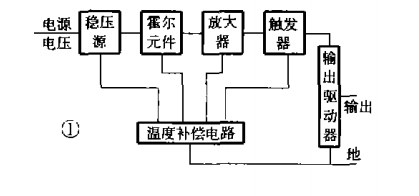

开关型霍尔传感器由霍尔元件、放大电路、整形电路和开关输出等电路组成。图1是台产松术ME3144高温霍尔开关电路的原理框图，各部分电路的功能如下：

1、稳压源：进行电压整，电源电压从45V至24‘V变化时，输出稳定；具有反向电压保护功能

2、霍尔元件：将磁信号转变成电信号。

3、放大器：采用差动放大器，将霍尔元件产生的微弱的电信号进行放大处理。4、触发器：由施密特触发器组成，将放大后的模拟信号转变成数字信号输出，实现开关功能（输出为矩形脉冲）。

5、温度补偿电路：使温度从一40一+130℃变化时，电路正常工作。

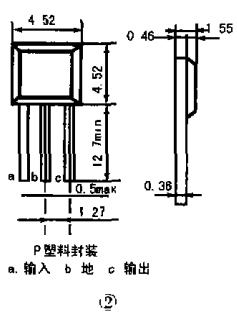

6、输出驱动器：一般设计成集电般开路输出结构．带负载能力强，接口方便；输出电流可达20mA.图2为台产松术ME3144的外型结构。
