特高压直流避雷器泄露电流检测双霍尔元件

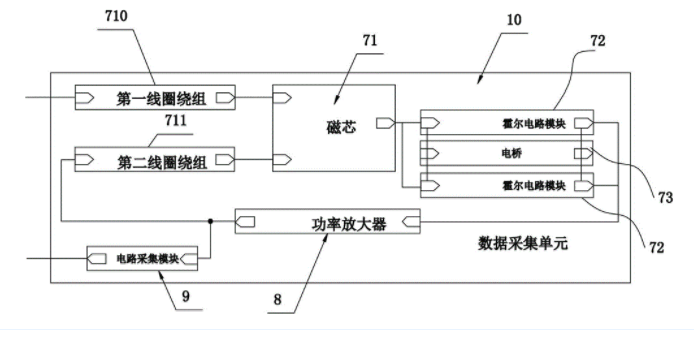

特高压直流避雷器泄露电流检测中的双霍尔元件电路，包括一呈 C 形布置的磁芯以及两霍尔电路模块，各所述霍尔电路模块均包括一霍尔元件以及与该霍尔元件相串联的一调整电阻，所述霍尔电路模块的控制电流端并联接入于一直流恒流电源 I+ 和 I-，并且两所述霍尔电路模块的输出端也并联为 VH+和 VH-的数据接点。双霍尔电路模块对避雷器的泄漏电流进行采集，大大降低了传感器的非线性和位置误差，提高了传感器的抗干扰能力和量程。

通过利用双霍尔元件为核心敏感元件用于隔离检测电流的模块化产品，由于霍尔元件本身能够产生霍尔效应，因而它的工作原理是采用磁平衡式原理， 即当电流流过一根长的直导线时，在导线周围产生磁场，磁场的大小与流过导线的电流大 小成正比，这一磁场可以通过霍尔元件来聚集，然后用双霍尔元件进行检测，由于磁场的变化与双霍尔元件的输出电压信号有良好的线形关系，因此可利用双霍尔元件测得的输出信 号，直接反应出导线中的电流大小，并且双霍尔元件的优势在于它的准确度更高，响应更快，温漂小，特别是在复杂电场环境下，双霍尔元件具有较强的抗磁化和抗极化的特性，因 而可以实现交流、直流、脉冲信号等的精确和稳定测量。
