通过电动控制翻转液晶显示器霍尔效应传感器IC元件

霍尔元件控制的电控翻转液晶显示器，包括底板，安装在底板上的显示器；其还具有采用磁场感应控制显示器翻转角度的电动翻转机构。设置在基座板电动转向机构，用于控制显示的翻转。电动翻转机构包括一用于产生方向强度稳定磁场的磁场发生部分;一驱动显示器的翻转的电动机及一根据磁场强弱作为角度探测,来确定显示器角度和位置的磁场感应部分。电动翻转机构还设置有离合器，所述 磁场发生部分设有磁场产生元件，该磁场产生元件固定在离合器的项部，便于产生方向强度稳定的磁场。

为便于产生影响强度稳定的磁场，磁场发生重要部分采用了永磁材料技术作为磁场产生元件。磁场感应部分安装在底板上，随着电机旋转，磁场感应部分相对离合器产生不同角度，形成不同电压来确定显示器的角度和位置。磁场感应部分设有根据磁场的变化来探测翻转角度的霍尔元件,通过霍尔元件确定显示器的角度和位置，增强了抗干扰，更适合车载使用。显示器为液晶显示器，便于携带和翻转。液晶显示传感控制的翻转角的磁场强度的霍尔元件，有效地解决了用于促进乘员使用的液晶显示器中，磁性的角度车载电机控制倒装寿命液晶显示器的问题场强度作为探针，增加的抗干扰能力，适用于汽车中使用。

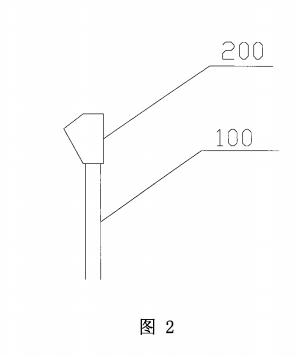

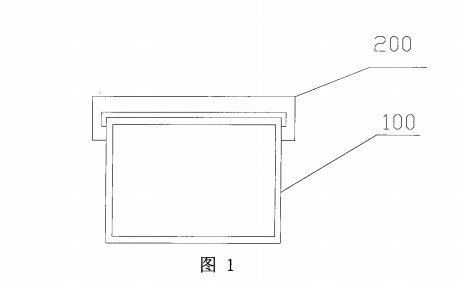

参考图1和2，霍尔元件控制的电控翻转液晶显示器，包括底板200、安装在底板200上的显示器；液晶显示器100的显示器便于携带和翻转，底板100上还安装有电动转动机构。电动旋转机构利用接收磁场强度的霍尔元件感测磁场强度来控制显示器的转向角度。
