霍尔开关牙科椅中的的应用

大多数牙科手术椅使用普通的开关揉合面J和深NJ或行程开关来检测其位置。因为它依赖于接通和关断的触点断开和闭合控制电路，因此噪声大，故障也很多。随着传感技术的发展，无触点开关应用日益广泛，有的牙科椅上己采用了各种无触点开关控制其动作。

一 、 霍尔效应与霍尔器件

凤凰快3霍尔器件是利用霍尔效应原理制成的一种半导体磁敏器件。霍尔效应就是当两端通过控制电流 Ic 的长方形半导体薄片（霍尔片）穿过磁感应强度为 B 的磁场时，在另两端面间将产生电位差  Vh ,  Vh=Rh X Ic X B +  D ， Rh为霍尔系数， D 为霍尔片厚度。利用这种现象制成的器件称为霍尔器件。由此可见，霍尔电压与磁感应强度成正比，改变穿过霍尔片的磁感应强度，霍尔电压也将改变。霍尔开关正是利用这一原理将霍尔元件与放大器等电路集成构成的霍尔集成电路，它是一种无触点开关。

二、霍尔开关构成及特点

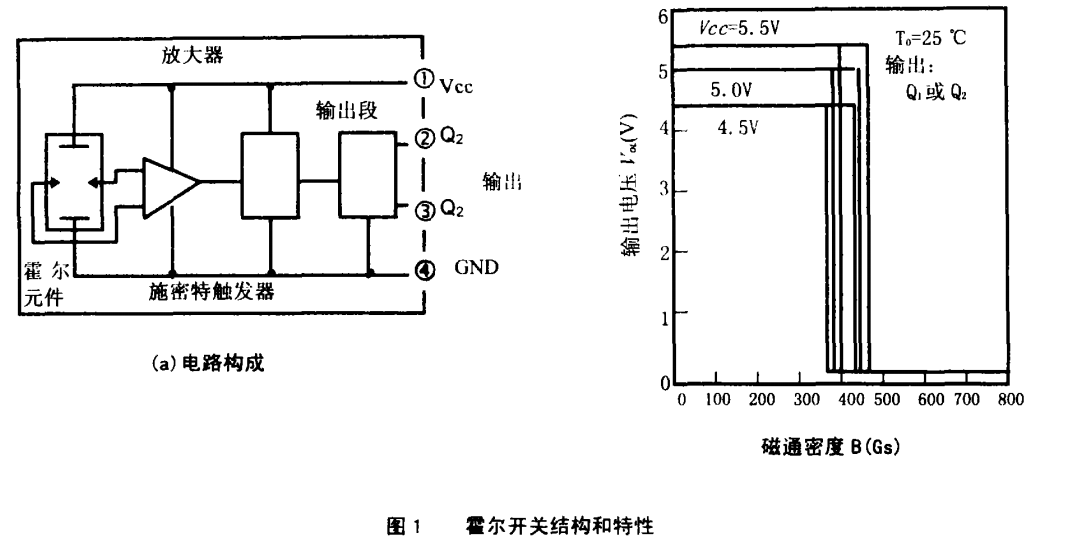

凤凰快3霍尔开关由霍尔片、放大器、施密特触发器和输出部分组成。其结构和特性如图1所示。霍尔片为磁敏传感器，将磁量转换成电量，经放大器放大后送入施密特触发器，当磁量变化超过一定值时，触发器翻转，经输出驱动电路输出，实现开关功能。因此，它开关无触点，无电气污染，无噪声。因其内部结构不同，输出有高电压和低电压两种。

凤凰快3霍尔开关是一种半导体集成电路。它不能作为开关直接控制电力负荷。通常通过控制功率晶体管的开关量来间接控制功率器件。其实用控制电路结合牙科椅控制讨论。

三、霍尔开关在牙科中的应用

牙科椅上使用的霍尔开关一般将一小铁片置于霍尔片与磁器之间，通过插入或拔出铁片改变穿过霍尔片的磁感应强度实现开关功能。图2是捷克 ERGOSTAR 90- S 型牙科椅高速手机控制电路原理图，为突出重点，将有关电路作了简化。此发明利用电磁阀控制燃气通断，高速手机转速高达300,000转/分。电磁阀由手动开关和脚踏开关同时控制。只有当它们同时连接时，电磁阀才会打开，高速手机才会工作。作。

高速手机的控制电路由两个部分组成：电阻R1、脚关H1和R2、开关管T2、开关管T2、手动开关H2、电磁阀DV和二极管D1控制电磁阀。

当踏下脚踏开关hi时，铁片插在霍尔片和磁铁之间，磁感应强度增大，q 1跳到较低水平，t 1饱和，手开关和控制电路的电源接通。按下手控开关H 2，Q2跳到高电平，使T2饱和并开启，电磁宽带DV工作，高压气体接通，高速手机工作。
