霍尔开关定义

霍尔开关是有源元件磁电转换器。它基于霍尔效应原理，用于集成包装和组装的生产过程。它可以将方便的磁信号转换为电信号。在实际应用中，它也用于工业应用。实际应用。和可靠性要求。使用霍尔开关来检测磁场（磁场）非常简单，霍尔开关可以对各种规格的探头进行测量，霍尔器件在现场测量时只在垂直方向对磁感应表面敏感。霍尔板。因此，需要使磁力线和装置垂直于表面，并且可以输出电压的输出电压，并且测量所获得的磁场的磁感应强度。如果它不是垂直的，则应计算垂直分量以计算测量磁场的磁感应值。另外，由于霍尔单元的尺寸小，可以执行多点检测，计算机的数据处理和可以获得的电场分布状态，并且可以检测小孔中的磁场。

霍尔开关分类

1 单极霍尔效应开关（数字输出）

单极霍尔效应开关具有磁操作阈值（Bop）。如果霍尔单元的磁通密度大于工作阈值，则输出晶体管将导通;当磁通密度低于工作阈值（Brp）时，晶体管将关闭。滞后（Bhys）是两个阈值（Bop-Brp）之间的差异。该内置滞后页面即使在存在外部机械和电气噪声的情况下也能实现输出的净切换。单极霍尔效应的数字输出可适用于各种逻辑系统。这些设备非常适合与简单的磁棒或磁铁一起使用。单极霍尔开关的正面和背面都有磁极感应。在具体应用中，应注意磁铁磁极的安装。在相反的方向上，将引起单极非感测输出。

凤凰快32 双极性霍尔效应开关（数字输出）

双极霍尔具体分为双极非锁存霍尔开关和双极锁存型霍尔开关。

双极霍尔效应开关通常在南极具有足够的磁场强度，并且如果北极的磁场强度足够则关闭，但如果磁场被移除，则随机输出，无论是打开还是关闭。双极锁存霍尔效应开关通常在南极具有强磁场强度，并且在北极具有足够的磁场强度时关闭，但如果去除磁场则不会改变输出状态。这些霍尔效应开关可以使用南北交变磁场 多极环形磁铁进行磁力驱动。

凤凰快33 双极锁存霍尔效应开关（数字输出）

当它被放置在n极（或s极）上时，它将在磁场被移除后保持开启;只有当它被放置在s极（或n极）上时它才会被关闭，并且在磁场被移除后它将保持开启或关闭状态。直到下一次磁场发生变化。保留最后状态的这一特征是锁定功能。这种霍尔效益开关是双极锁存霍尔效应开关。

4 全极霍尔效应开关（数字输出）

与其他霍尔效应开关不同，只要有足够强的北极或南极磁场，这些设备就可以开启;在没有磁场的情况下，输出关闭。

5 线性霍尔效应传感器IC（模拟输出）线性霍尔效应传感器IC的电压输出精确地跟踪通量密度的变化。在静态（无磁场）中，理论上输出应等于工作电压和工作温度范围内电源电压的一半。增加南极磁场将使其静态电压增加。相反，增加北磁场会使电压从静态电压增加。这些组件测量电流 接近度 运动和磁通量的角度。它们能够以磁力驱动的方式反映机械事件。

凤凰快36 微功率霍尔效应开关（数字输出）

随着便携式设备如 笔记本电脑  DV的普及，需要霍尔IC的功耗，从而产生了一类新的霍尔IC。它是一类数字霍尔IC，由功耗分开。内部睡眠模式用于降低功耗，平均功耗可达到uA水平。它还可以分为单级霍尔IC 锁定霍尔IC 和全级霍尔IC。这种类型的系统通常用于长期电池供电。

霍尔开关原理及接法

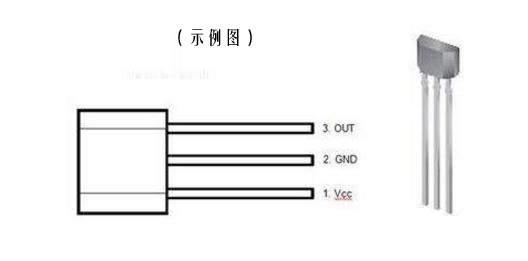

霍尔元件是磁敏元件。由霍尔元件构成的开关称为霍尔开关。当磁性物体靠近霍尔开关时，开关检测表面上的霍尔元件由于霍尔效应而改变开关内部电路的状态，从而识别附近存在的磁性物体，从而控制开启或者关闭开关。这种接近开关的检测对象必须是磁性物体。霍尔开关一般使用磁钢S杆用字驱动侧面，而磁钢N极则用字驱动字。电路连接：引脚：用字来看大厅的一侧，最左边的脚是电源的正极（1脚），中间是接地，电源的负极（2脚），右脚的输出是输出（3英尺）。 1针电源+ 24V.2针电源0V3针是输出端（输出+ 24V）。 （您可以连接一个LED进行测试）1。向左和向右拉动上拉电阻1K --- 2K。功能：如果磁铁靠近霍尔侧面，如果LED灯反应，则磁铁S非常接近霍尔开关。如果LED没有响应，则N极靠近霍尔开关。相反，磁铁靠近霍尔开关的无字侧，LED灯反应，N极靠近霍尔开关。
